1、配電系統應配置總防爆配電箱、分配電箱、低壓防爆配電箱，實行三級配電；
2、配電系統要使三相負荷均衡；
3、220V或380V單相用電設備宜接入220/380V三相四線系統；
4、當單相照明線路電流大于30A吋，宜釆用220/380V三相四線制供電；
5、總配電箱以下可設若干分配電箱；
6、分配電箱以下可設若干低壓防爆配電箱；
7、總配電箱應設在靠近電源的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與低壓防爆配電箱的間隔不得超越30m，開關箱與其控制的固定式用電設備的程度間隔不宜超越3m；
8、每臺用電設備必需有各自專用的低壓防爆配電箱，嚴禁用同一個低壓配電箱直接控制2臺及2臺以上用電設備（含插座）；
9、動力配電箱與照明配電箱宜分別設置；當兼并設置為同一配電箱時，動力和照明應分路配電；動力配電箱與照明配電箱必需分設；
10、配電箱應裝設在枯燥、通風及常溫場所，不得裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、潮氣及其他有害介質中，亦不得裝設在易受外來固體物撞擊、激烈振動、液體浸濺及熱源烘烤場所。否則，應予肅清或做防護處置；
11、低壓配電箱四周應有足夠2人同時工作的空間和通道，不得堆聽任何阻礙操作、維修的物品，不得有灌木、雜草；
12、低壓防爆配電箱應采用冷軋鋼板或阻燃絕緣資料制造，銅板厚度應為1.2~2.0mm,箱體外表應做防腐處置；
13、低壓防爆配電箱應裝設端正、結實。固定式配電箱的中心點與空中的垂直間隔應為1.4~1.6m。挪動式配電箱應裝設在鞏固、穩定的支架上。其中心點與空中的垂直間隔宜為0.8-1.6m；
14、配電箱內的電器（含插座）應先裝置在金屬或非木質阻燃絕緣電器裝置板上，然前方可整體緊固在配電箱箱體內，金屬電器裝置板與金屬箱體應做電氣銜接；
15、低壓防爆配電箱內的電器（含插座）應按其規則位置緊固在電器裝置板上，不得傾斜和松動；
16、低壓配電箱的電器裝置板上必需分設N線端子板和PE線端子板。N線端子板必需與金屬電器裝置板絕緣；PE線端子板必需與金屬電器裝置板做電氣銜接。進出線中的N線必需經過N線端子板銜接；PE線必需經過PE線端子板銜接；
17、低壓配電箱內的銜接線必需釆用鋼芯絕緣導線。相線、N線、PE線的顏色標志必需契合以下規則：
a、相線L1(A)、L2 (B)、L3(C)相序的絕緣顏色依次為黃、綠、紅色；
b、N線的絕緣顏色為淡藍，PE線的絕緣顏色為綠/黃雙色；
c、任何狀況下上述顏色標志嚴禁混用和相互代用；
d、導線分支接頭不得釆用螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電局部；
18、防爆配電箱的金屬箱體、金屬電器裝置報板以及電器正常不帶電的金屬底座、外殼等必需經過PE線端子板與PE線做電氣銜接，金屬箱門與金屬箱體必需經過釆用編織軟銅線做電氣銜接；

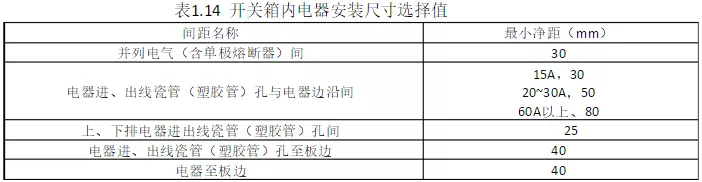

19、配電箱的箱體尺寸應與箱內電器的數量和尺寸相順應，箱內電器裝置板板面電器裝置尺寸可依照表1.14肯定；
20、防爆配電箱中導線的進線口和出線口應設在箱體的下底面；
21、三級配電箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固在箱體上，不得與箱體直接接觸。挪動式配電箱、開關箱的進、出線應采用橡皮護套絕緣電纜，不得有接頭；
22、防爆配電箱外形構造應能防雨、防塵。
